MY MENU

아미콘 화이버

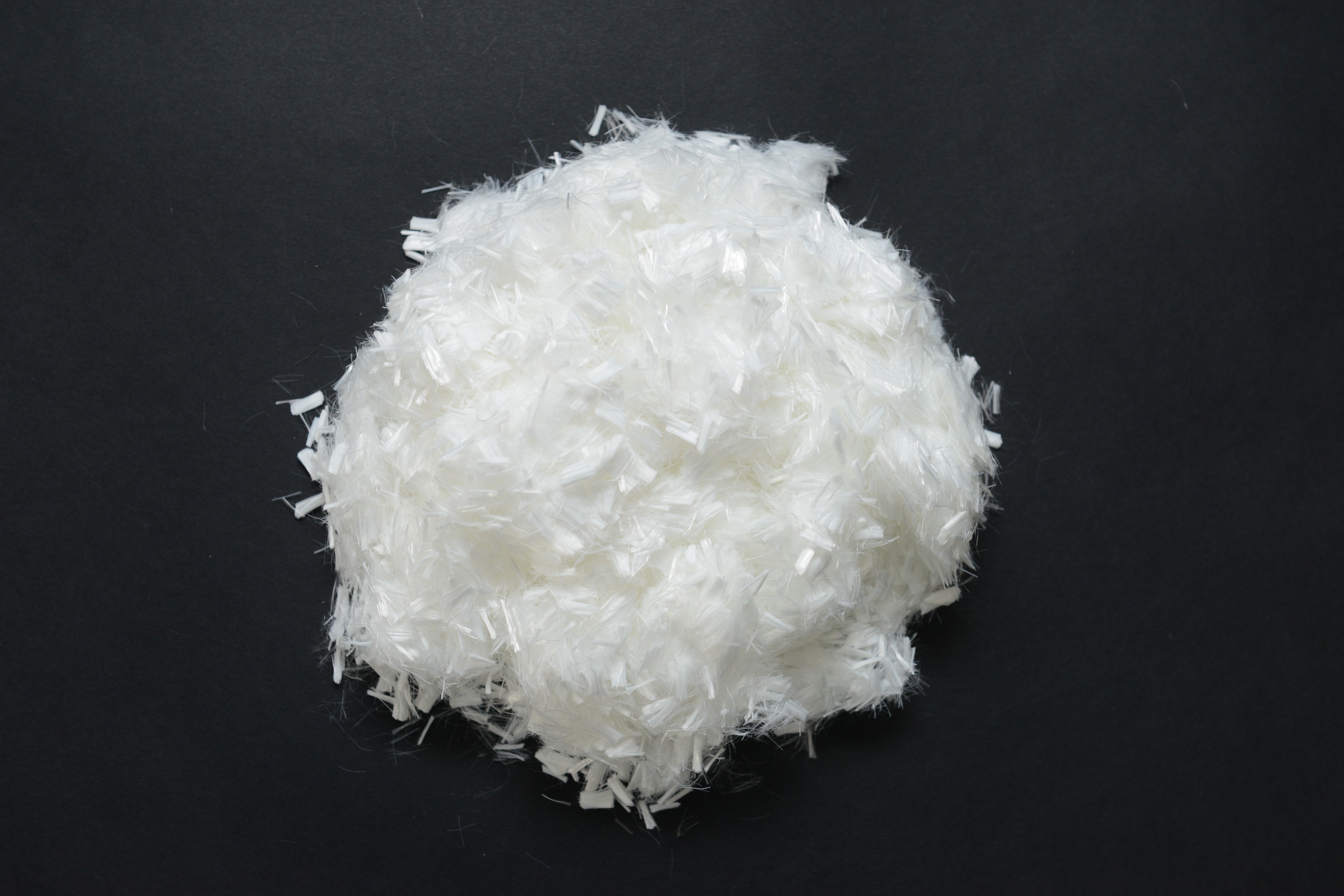

아미콘-화이버란?

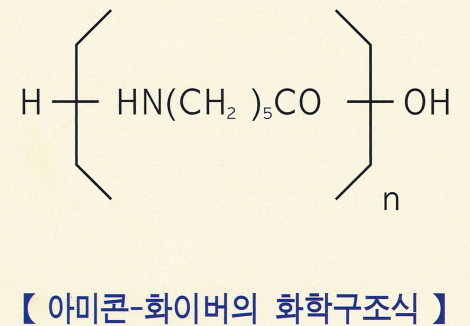

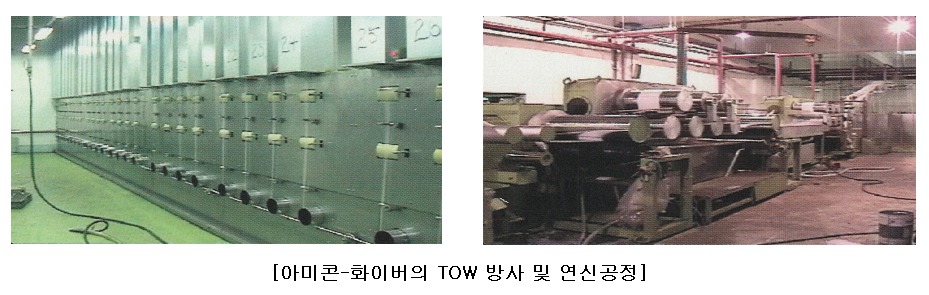

아미콘-화이버의 주 원재료는 나일론이며, 나일론은 일반적으로 폴리아미드 합성섬유의 총칭으로, Amide functional group-CONH으로 특성화된 폴리머계를 일컫는 이름이며, 당사는 탄소수 6개의 Ɛ-카프로락탐을 중합시켜 만든 chip으로 Tow형태(섬유다발)의 나일론 6을 일정한 denier로 용융방사하여 요구되는 길이별로 컷팅, 포장, 생산하고 있습니다. 이렇게 생산된 아미콘-화이버는 합성섬유이면서도 섬유표면에 친수성을 부여하여 시멘트 메트릭스와의 우수한 친화력을 가지게 되며, 따라서 부착성 및 분산성이 뛰어납니다.
또한 섬유자체의 높은 인장력과 뛰어난 탄성계수, 낮은 신장율, 산/알카리 저항성이 우수하며, 불활성입니다.


아미콘-화이버의 물성
재질 100% nylon6 fiber 비 중 1.14~1.16
인장강도(Mpa) 800 이상 탄성계수(Mpa) 4,000 이상
인장신도(%) 25 이하 용 점(℃) 210 이상
산/알카리저항성 매우 높음 (불활성) 물 흡수율(%) 16(±5)
섬유 직경(㎛) 20~40 섬유 길이(㎜) 3~19


※건설교통부제정 "콘크리트표준시방서" 기준에 준함.


아미콘-화이버의 물성에 따른 특성


시멘트 복합체에 사용될 수 있는 섬유보강재로는 시멘트의 강알카리성에 변형이 없어야 하는 것과, 자연조건하의 노출에서 장기간 견딜 수 있는 두 가지의 엄격한 내구성이 요구되며, 또한 시멘트 복합체 내의 여러 가지 물성 향상에 유효한 역할을 달성해야 합니다.
따라서, 아미콘-화이버는 이들의 요구특성에 대하여 상당히 안정되어 있습니다.

  • 높은 인장강도 및 뛰어난 탄성계수, 낮은 신장율
    아미콘-화이버는 다른 유기섬유와 비교하여 높은 인장강도, 뛰어난 탄성계수, 낮은 신장율을가지고 있어 시멘트 메트릭스와의 균열을 bridging 할 수 있는 충분한 강도를 가지고 있습니다.
  • 시멘트 메트릭스와의 우수한 친화력
    아미콘-화이버는 기존에 사용되어져 왔던 유기섬유와 비교화여 섬유표면에 친수성을 부여하여시멘트 메트릭스와의 우수한 친화력을 가지고 있어 부착성이 뛰어납니다.
  • 우수한 내산성 및 내알카리성, 자외선 저항성
    아미콘-화이버는 내산성, 내알카리성이 우수하고, 시간이 경과해도 변형이 되지 않으며, 계절의 영향 및 자외선에서도 손상을 받지 않습니다.
  • 우수한 분산성
    시멘트 메트릭스내의 균등한 분산은 아주 중요하며, 아미콘-화이버는 섬유표면 자체에 친수성을 갖게 제조되어 있어, 부착성 및 분산성이 뛰어난 것이 특징입니다.
    또한, 아미콘-화이버는 제조공정시 일정한 수분을 함유시키는데, 이러한 수분함유는 콘크리트제조공정시 믹싱과정에서 (섬유의 겉보기 비중이 낮아) 섬유가 골재위로 붕붕 떠다니는 유동현상을 막아주며, 시멘트 메 트릭스내의 분산성에 매우 효과적인 작용을 합니다.


아미콘-화이버의 특성 및 작용

아미콘-화이버는 뛰어난 물성 및 특성등으로 시멘트 메트릭스와의 우수한 친화력(부착성)과 분산성능등이 높게 평가되며, 콘크리트/모르터의 균열억제 효과는 물론, 시멘트 복합체를 더욱더 밀실하게 만들어 주어, 보다 높은 보강효과를 볼 수 있습니다.
또한 섬유의 가교(bridging)작용을 통하여 시멘트 복합체의 인장강도, 휨인성 증대 및 충격, 파손, 피로, 반복하중에 대하여 저항 할 수 있는 힘을 높여주는 등, 시멘트 복합체의 역학적 성질을 개선시키는데 매우 효과적인 작용을 합니다.

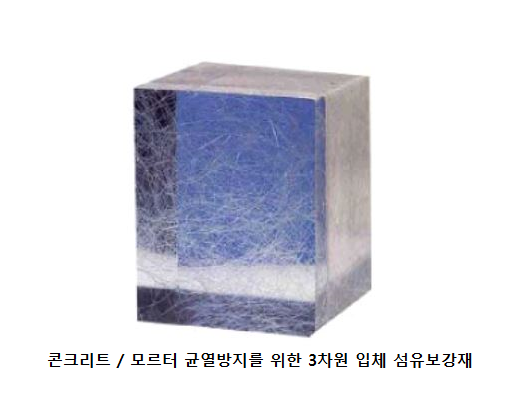

  • 아미콘-화이버는콘크리트/모르터의3차원 입체섬유보강재로 ― 균열억제, 인성, 휨인성 증가 등으로―내구성 증대 효과를 볼 수 있습니다. (품질개선-수명연장 효과)

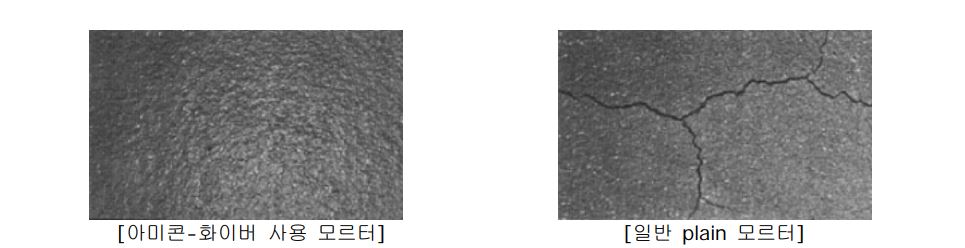

아미콘-화이버의 균열제어 효과

아미콘-화이버의 표면은 특수 가공처리되어 있어 친수성섬유로 일컬어지며, 따라서 타 유기섬유와 비교화여 친화력을 가지고 있어 미소균열의 발생과 성장을 효과적으로 제어해 줍니다.

구분 일반 Plain P.P 화이버 (0.9㎏ / ㎥) 아미콘-화이버 (0.6㎏ / ㎥) 아미콘-화이버 (0.9㎏ / ㎥)
균열폭(㎜) 0. 27 0. 14 0. 09 0. 08
균열면적 (㎟) 19. 2 5. 74 3. 12 2. 98
균열감소효과 (%) - 71. 10 (감) 83. 75 (감) 84. 49 (감)





아미콘-화이버의 사용에 따른 슬럼프, 공기량, 마감성
  • 아미콘-화이버 0.6㎏/㎥ 사용 할때 슬럼프 감소 및 공기량 증가에 영향을 미칩니다.
    그러나 아미콘-화이버는 시멘트 메트릭스와의 우수한 부착 능력과 섬유의 유효직경 및 길이가 짧고, 사용량을 적게 함으로서 슬럼프 감소 및 공기량 증가폭은 기존 유기섬유보강 콘크리트와 비교하여 적게 나타납니다.
  • 마감성 또한 섬유 유효직경 및 섬유장이 짧고 미세하여 마감작업에 큰 영향을 주지 않습니다. (양호한 표면유지)

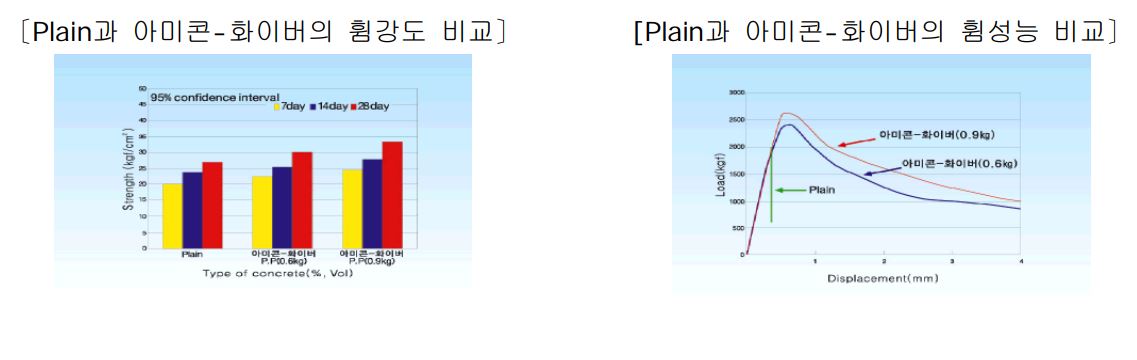

아미콘-화이버의 사용에 따른 역학적 특성

아미콘-화이버는 콘크리트의 취성거동을 개선시키기 위한 목적과 구속된 콘크리트의 체적변화로 유발되는 국부적인 초기소성 및 건조수축 균열을 제어하기 위한 목적으로 사용됩니다.

  • 압축강도 : 아미콘-화이버 혼입률이 0.052% (0.6㎏/㎥)까지는 일반 및 고강도 콘크리트에 섬유를혼입하지 않은 것과 비교하여 28일 강도에서 압축강도 증가에 영향을 미칩니다.[초기강도 및 혼입율0.078% (0.9kg/㎥) 이상에서는 일반 및 고강도 콘크리트 모두에서 압축강도 저하에 영향을 미칠수 있습니다.]
  • 휨성능(휨강도 및 휨인성) : 보통 콘크리트의 휨성능과 비교하여 아미콘-화이버는 모든 혼입률에서 휨성능 증가에 영향을 미치며, 특히 0.078% (0.9㎏/㎥)의 혼입률에서 가장 우수한 결과를 보여줍니다.


아미콘-화이버의 사용효과
  • 콘크리트/모르터의 초기 소성 및 건조수축 균열억제
  • 충격, 파손에 대한 저항력 증대
  • 구조물의 인장강도, 휨인성 증대
  • 피로, 반복하중에 대한 내구력 증대
  • 마모, 침식에 대한 저항성 증대
  • 투수성 감소(철근 부식 감소)
  • 동결 융해 저항성 개선
  • 콘크리트 타설시 골재 침하 현상 감소
  • 와이어 메쉬 또는 메탈라스 생략
  • 숏크리트에서 부착성 증대 및 리바운드량 감소
  • 시멘트 2차 제품 및 내·외장재, 바닥재에 사용 시 변형할 수 있는 능력 우수
  • 중성화 방지 등

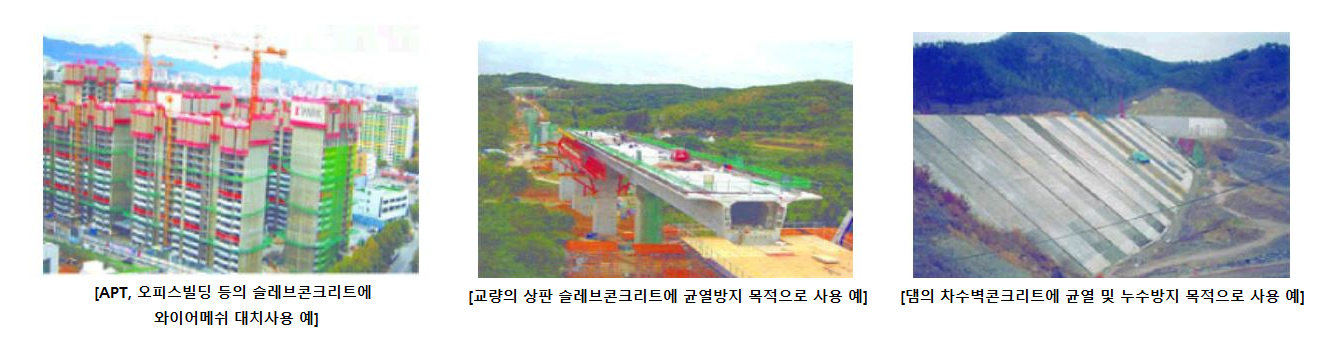

  • 아미콘-화이버의 사용용도

    건축물의 주차장바닥 및 옥상누름콘크리트, 빌딩의 각층 메탈덱크, 광장 및 공장·창고바닥콘크리트, 도로의 교량상판 및 콘크리트포장도로 (고속도로의 강성포장, 부체도로, 농로포장), 공항계류장, 터널숏크리트, 터널라이닝, 중앙분리대, 난간, 방호벽, 상하수도구조물, 댐운· 하·해양구조물, 지하철구조물, 조기개방콘크리트포장 및 보수보강콘크리트, 도로포장오버레이, 철로침목, 시멘트2차제품(pc panel, 내·외장재, 바닥재, 마감재, 석면대체슬레이트, 경계석, 보도블럭, 파일, 전신주, Fume pipe) 방사성폐기물포장용기, 내진공사 등.



    아미콘-화이버의 사용방법

    아미콘-화이버는 어떠한 혼화제와도 잘 조화되며 나쁜 영향을 미치지 않습니다.
    또한 사용을 위한 별도의 첨가재도 필요하지 않습니다



    아미콘-화이버 포장단위 : 0.6kg / 포 (30포) , 1.8kg / 포 (10포) 3루베용

    항목 내용
    표준사용량 콘크리트 1m³당 0.6㎏/포 사용(슬레브 콘크리트 적용기준)
    특수 목적 구조물(Toughness 증대등)이나 현장여건, 제품의 용도에 따라 증가시킬 수 있음.(0.9㎏/㎥이상 사용가능)
    배합설계 변동없음 : 아미콘-화이버는 배합설계시 사용량을 포함시키지 않는 추가재료로 취급함.
    (아미콘-화이버의 보강기능은 물리적작용에 의한 것이며, 또한 사용량이 극히 미소(Vf =0.052%)하여 배합설계에 영향을 미치지 않음.)
    혼합방법 투 입 : Batch plant, 공 장 믹서기 등의 콘베어 혹은 믹서드럼에 해당량을 직접투입.
    혼합시간 : Batch plant 또는 공장 믹서기에 투입하는 경우 정해진 콘크리트/모르터 생산(비빔)시간에 따른다.
    타설 일반 콘크리트/모르터와 동일함.
    Workability : 아미콘-화이버는 시멘트 메트릭스와 우수한 친화력을 가지고 있으며, 골재침하억제 등으로 약간의 Slump감소 현상이 나타남.(Workability가 약간 감소한다하여 현장에서 물을 추가하는 일은 절 대 없어야 함-필요시 유동화제를 병행 사용 할 수 있음)
    마감 일반 콘크리트/모르터와 동일함.
    Bleeding Water가 거의 잦아들었을 떄 마감작업을 시작함



    아미콘-화이버의 종류별 사용용도 및 포장단위(사용량)
    아미콘-화이버의 직경 및 길이별 종류 사용 용도 포장단위(사용량)
    섬유직경 <12> , <23> ㎛
    섬유길이 3, <6>, 9 ㎜
    모르터 및 시멘트2차 제품용 (특히 미장모르터, stucco,topping,grouting,precast 제품등에 사용) 0.6kg/포
    0.9kg/포
    20kg/포
    섬유직경 <23> ,36 ㎛
    섬유길이 12 , <15> , 19 ㎜
    슬레브 콘크리트 전용(pumping 포함) 0.6kg/포
    0.9kg/포
    섬유직경 <36> ㎛
    섬유길이 25 , <36> , 51 ㎜
    고속도로의 콘크리트포장도로 및 중앙분리대등의 slip-forming 작업등에 사용 (barrier 나 parapet의 주저 내림을 막아줌.) 0.9kg/포


    ※상기 외의 제품은 별도 주문생산 가능함.( < > 표시는 권장제품임.)
