슈퍼콘셀이란?

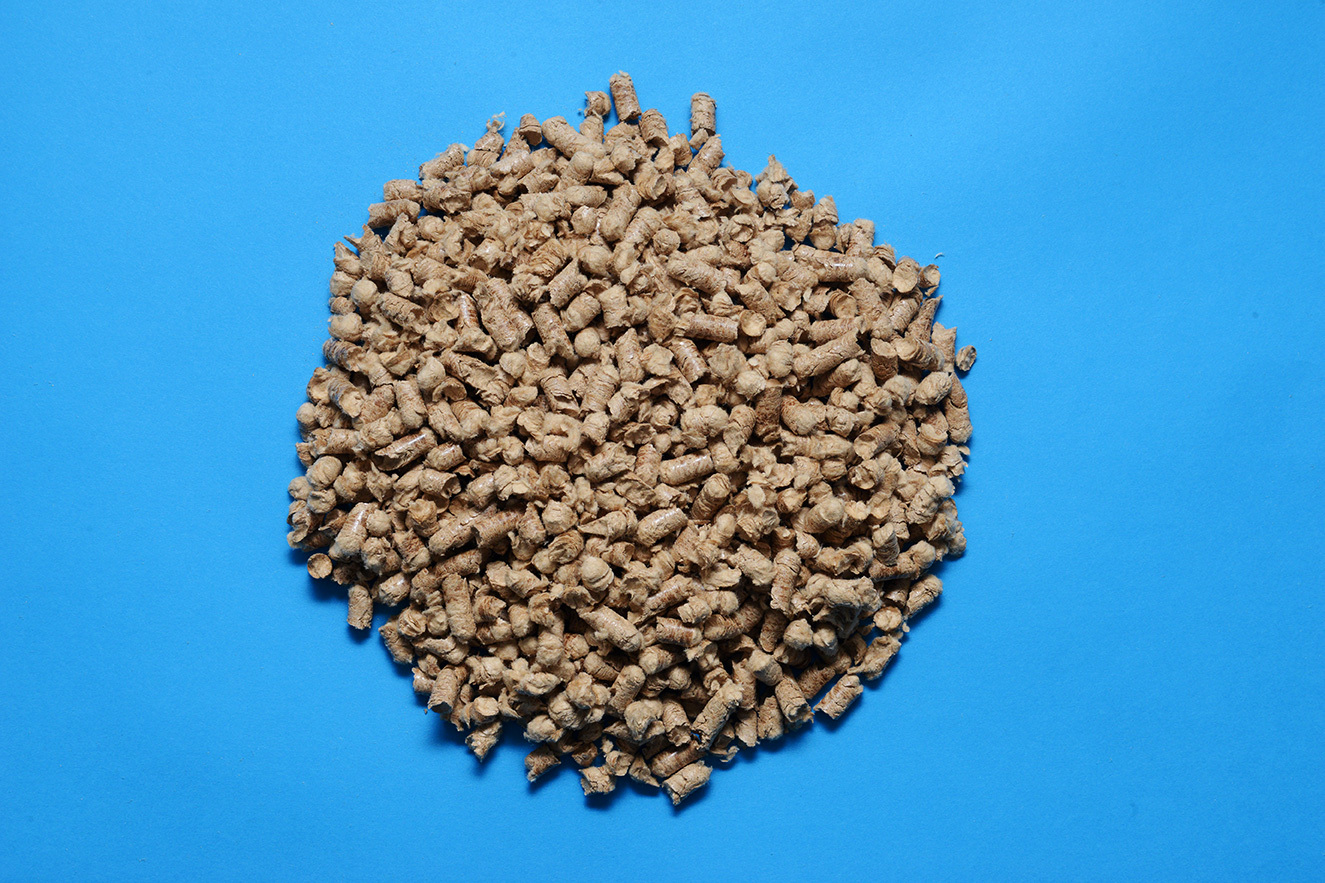

슈퍼콘셀은 천연자원인 목재로부터 추출되며, 수산기(OH)로서 콘크리트의 균열억제, 인성, 휨성능 증가 등으로 내구성 증대(품질개선 및 수명연장)에 탁월한 효과를 지닌 친환경, 친수성 콘크리트/모르터 섬유보강재 입니다.




슈퍼콘셀의 기능 및 특성

슈퍼콘셀의 특성 및 작용

슈퍼콘셀은 콘크리트 내에서 분산이 잘되며, 성능향상에 기여할 수 있도록 특수가공 처리한 제품으로 시멘트 풀과의 높은 부착강도를 가집니다.

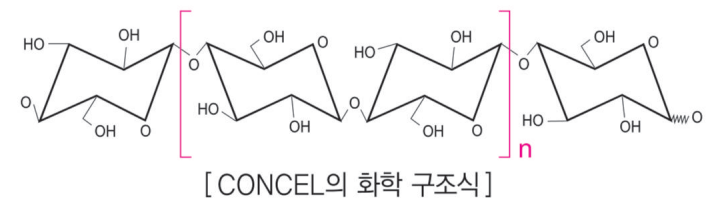

표면은 수산기(OH)로서 콘크리트 내에서 분산과 부착을 촉진시키며, 작은 유효직경을 가지고 있어, 시멘트 복합체를 더욱더 밀실하게 만들어 줍니다.

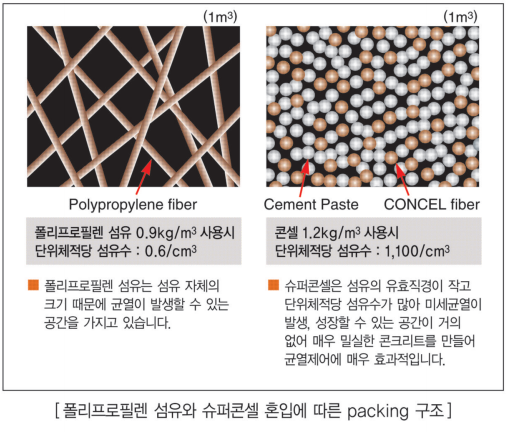

또한, 비교적 높은 비표면적 (0.13㎤/g)을 가지며, 단위체적당 차지하는 섬유수가 많아 시멘트 복합체 내에서 미소균열을 억제하고 안정화하며, 섬유의 가교(Bridging)작용을 통하여 시멘트 복합체의 인성 및 충격에 저항할 수 있는 힘을 높여주는 등 시멘트 복합체의 역학적 성질을 개선시키는데 매우 효과적인 작용을 합니다.

슈퍼콘셀은?
수산기(OH)로서- 친수성 콘크리트/모르터 섬유보강재 -균일억제,인장강도, 인성, 훰성능 증가 -내구성 증대(품질개선- 수면연장효과)





슈퍼콘셀의 균열제어 특성

슈퍼콘셀의 건조수축 균열제어 특성

슈퍼콘셀은 뛰어난 소성 및 건조수축규열제에 특성을 가지고 있습니다. 이는 슈퍼콘셀의 표면이 수산기(OH)로서 시멘트 매트릭스와의 뛰어난 부착능력을 가지고 있으며, 섬유의 유효직경이 작고, 단위체적당 차지하는 섬유수가 많아 미소균열의 발생과 성장을 효과적으로 제어해주기 때문입니다.

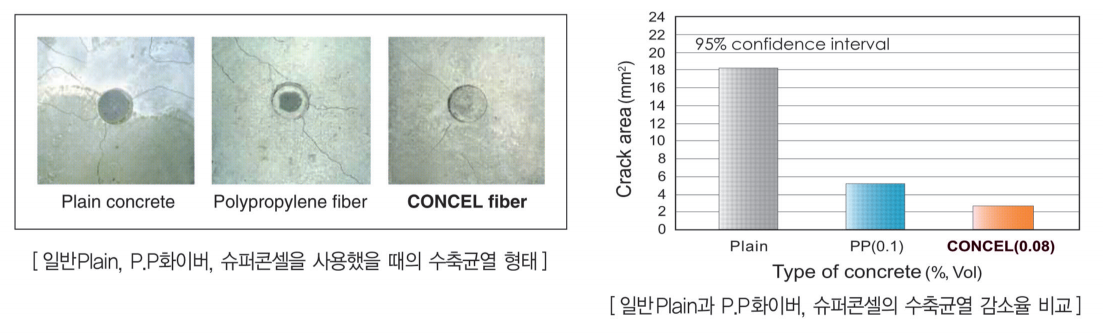

[일반 plain 과 p.p화이버, 콘셀의 수축균열 감소효과 비교]
구분 일반 Plain P.P화이버(0.9kg) 슈퍼콘셀(1.2kg)
균열폭(㎜) 0.23 0.11 0.05
균열면적(㎜²) 18.15 5.1 2.6 0
균열감소효과(%) 71.91(감) 85.67(감)





슈퍼콘셀 보강 콘크리트의 특성

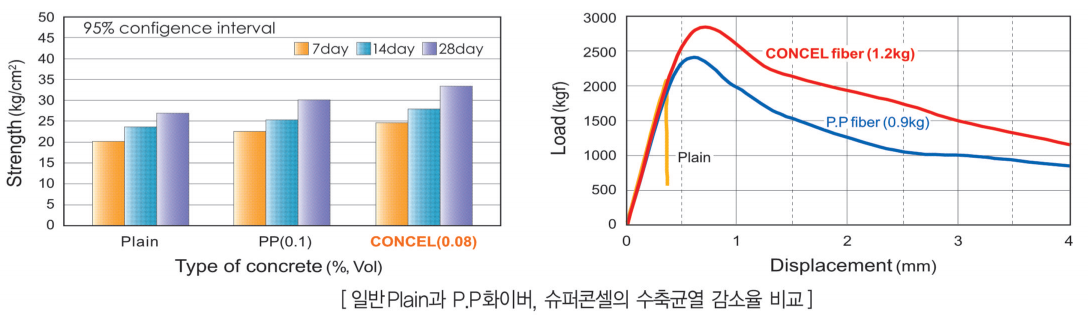

슈퍼콘셀의 사용에 따른 슬럼프, 공기량, 마감성 및 역학적 특징

슈퍼콘셀의 사용으로 슬럼프 감소 및 공기량 증가에 영향을 미칩니다. 그러나,슈퍼콘셀은 시멘트 메트릭스와의 부착능력이 우수하고, 섬유의 유효직경이 작아 슬럼프 감소는 폴리프로필렌 섬유보강 콘크리트와 비교하여 유사합니다. 또한 슈퍼콘센을 작은 유효직경을 가지고 있어 콘크리트 마감성이 우수합니다.

슈퍼콘셀은 콘크리트의 취성거동을 개선시키기 위한 목적과 구속된 콘크리트의 체적변화로 유발되는 국부적인 초기소성 및 건조수축균열을 제어하기 위한 목적으로 사용됩니다.







슈퍼콘셀의 물성 및 사용효과

슈퍼콘셀의 물성

재질 셀룰로오스 화이버
탄성계수 (kgf / cm²) 61 x 10⁴
부착강도 (kgf / cm²) 15.3
비중 1.5
섬유의 평균길이 (mm) 2.92
유효직경 (mm) 0.015
형상비 (Aspect Ratio) 200
인장강도 (kgf / cm²) 5,100
g당 섬유수 (개) 1,100,000
1㎤ 당 섬유수 (개) 1,100


슈퍼콘셀은 표면이 수산기(OH)로서 우수한 분산성 및 시멘트풀과의 높은 부착강도를 가지며, 작은 유효직경을 가지고 있어 시멘트 복합체를 더욱더 밀시하게 만들어 줍니다.

슈퍼콘셀은 단위체적당 차지하는 섬유수가 많아 시멘트 복합체내에서 미소균열을 억제하고 안정화하며, 섬유의 가교(bridging)작용을 통하여 인성 및 충격에 저항할 수 있는 힘을 높여주는 등 시멘트 복합체의 성질을 증진시키는데 매우 효과적인 작용을 합니다.


슈퍼콘셀의 사용효과
  • 콘크리트/모르터의 수축균열 억제
  • 충격ㆍ파손에 대한 저항력 증대
  • 구조물의 휨인성 증대
  • 마모, 침식에 대한 저항력 증대
  • 피로, 반복하중에 대한 저항력 증대(Toughness증대)
  • 투수성 감소(철근부식감소)
  • 동결융해저항성 증대
  • 골재 침하 현상감소(콘크리트 타설시)
  • 와이어애쉬 또는 메탈라스의 생략(바닥슬래브 미장시)
  • 숏크리트에서의 리바운드량 감소



슈퍼콘셀의 사용방법 및 포장단위

슈퍼콘셀의 사용방법 및 포장단위

슈퍼콘셀은 콘크리트와 친수성섬유로 어떠한 혼화재와도 잘 조화되며, 나쁜 영향을 미치지 않습니다.

표준사용용량 내용
항목 표준사용량 : 콘크리트/모르터 1㎥ 당 1.2kg(1포)
특수목적(Toughness 증대 등)이나 현장여건에 따라 증가시킬수 있음
배합설계 변동없음: 콘셀은 배합설계시 사용량을 포함시키지 않는 추가재료로 취급합.
(콘크리트/모르터 속에서 콘셀의 보강기능은 화학적 작용이 아닌 물리적 작용에의한 것이며, 또한 슈퍼콘셀의 함량이 극히 미소[용적비 0.08% 이하] 하여 배합설계에 영향을 미치지 않음)
혼합방법 투입: Batch plant의 콘베어 혹은 믹서드럼에 해당량을 직접투입(자동계량투입장치를 설치 사용하면 더욱 편리함.)
혼합시간: Batch Plant 또는 현장믹서에 투입하는 경우는 정해진 콘크리트 생산 (비빔)시간에 따른다.
타설 일반 콘크리트/모르터와 동일함.
Workability: 섬유 표면이 수산기로서 시멘트 풀과의 높은 부착강도를 가지고 있어, 약간의 Slump감소현상이 나타남.
Workability는 조금 감소하나 현장에서 육안으로 판단하여 물을 추가하는 일은 절대로 없어야함.
필요시 유동화제를 병행 사용할 수 있음
마감 일반 콘크리트/모르터와 동일함.
Bleeding Water가 거의 잦아들었을 때 마감작업을 시작함
사용용도 교랑슬래브, 콘크리트 포장도로(고속도로의 강성포장,부채도록,농로포장), 공항계류장, 터널라이닝, 중앙분리대, 난간, 방호벽, 콘크리트 구조물(특히,상하수도 구조물, 댐, 운하, 해양구조물 등), 주차장, 광장, 상가, 공장, 창고바닥, 옥상누름, 고층빌딩메탈덱크, 조기개방 콘크리트 포장 및 보수보강 콘크리트, 시멘트2차제품(Pc panel, 경계석, 보도블럭, 흄관, 파일, 전신주, Fume Pipe등), 미장

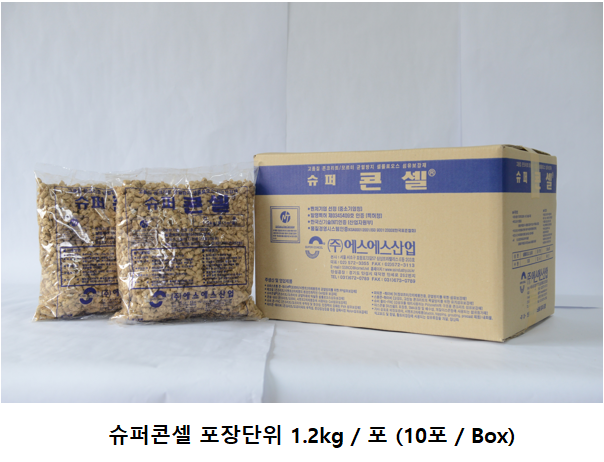

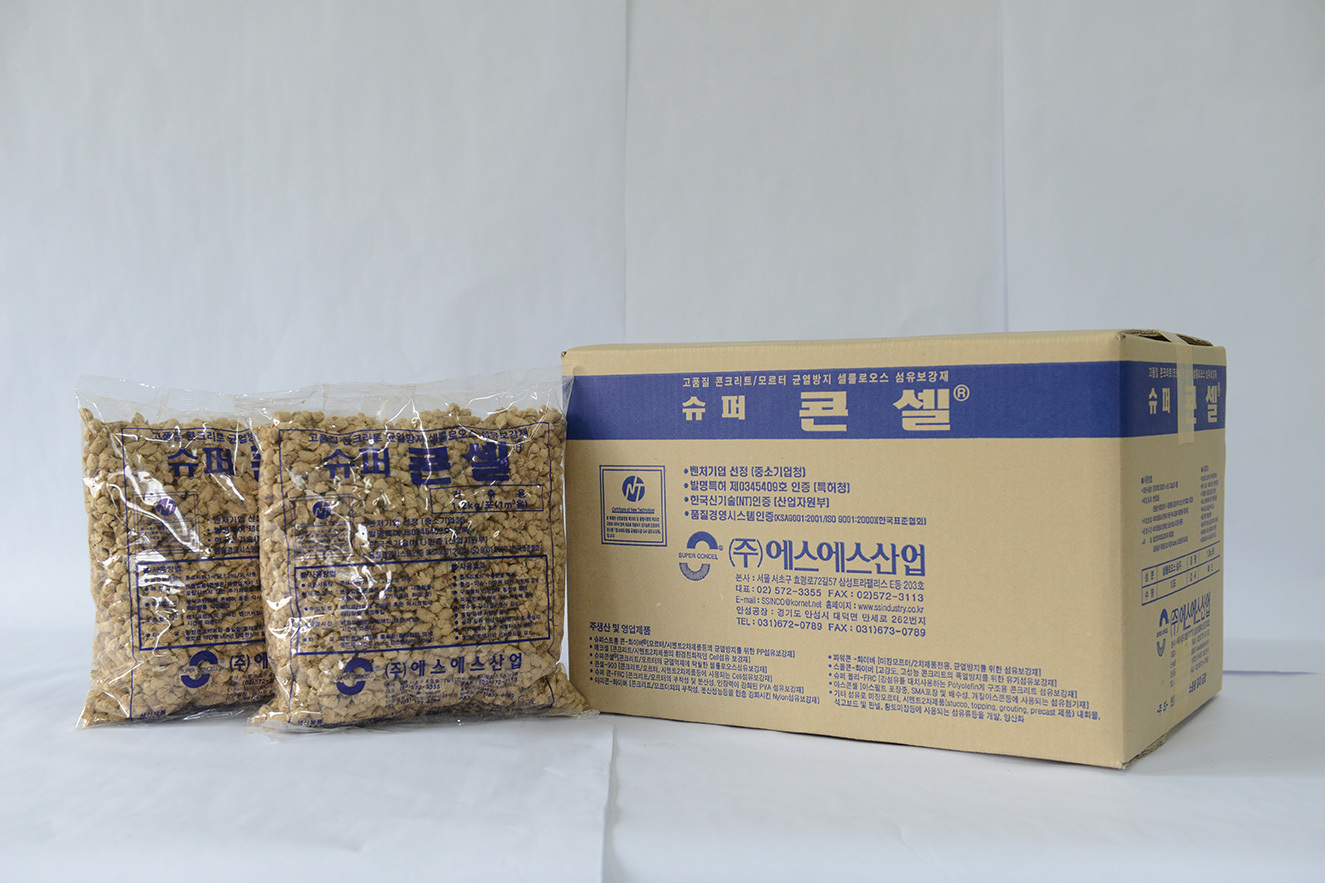

슈퍼콘셀의 포장단위

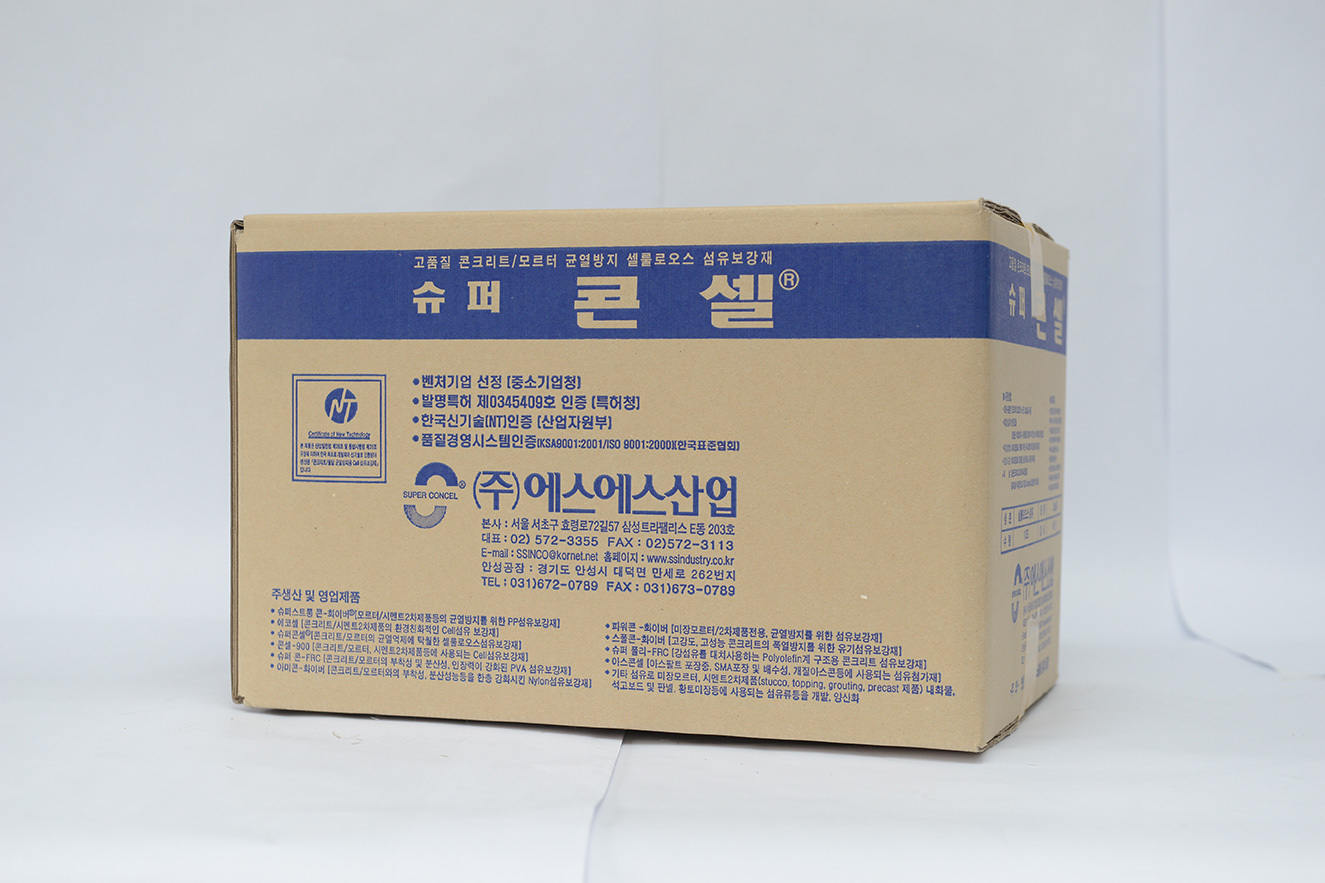

1.2kg/포, 36kg/bag, 120kg/bag 등으로 포장되어 있으며, 사용자의 주문에 따라 특수포장도 가능함.





슈퍼콘셀과 기존 제품과의 성능비교

슈퍼콘셀과 함성섬유(P.P섬유), WIRE MESH의 특성 및 성능비교

항목 슈퍼콘셀 합성섬유(p.p섬유) WIRE MESH
보강형태 입체적보강 입체적보강 평면적 보강
물성 친수성 섬유 소수성섬유 소수성
내화학성 내산성,내알카리성 양호 내산성,내알카리성양호 내산성불량
내수성 양호 양호 불량 (부식)
사용성 및
시공성
  • 취급용이
  • 레미콘플렌트의 콘베어 혹은 믹서드럼에 투입 ㆍ혼합사용 (자동계량투입장치사용시편리함)
  • 마감성 양호 (섬유길이가 5mm이하로 짧으며,비중이 1.5로 혼합시 보이지않음)
  • 취급용이
  • 레미콘플렌트의 콘베어 혹은 믹서드럼에 투입
  • 혼합사용 (인위적 투입으로 불편)
  • 마감성 불량 (섬유가 표면에 노출 될 수 있음. 섬유길이:19mm, 비중:0.9)
  • 취급불리 (손상우려)
  • 현장설치 작업 및 피복고유지 어려움
  • 마감성 양호
사용효과
  • 소성수축 및 건조수축 등에 탁월한 균열억제 효과
  • 콘크리트/모르터에서 친수성 섬유의 가교(bridging)작용으로 인성 내충격성 및 인장 강도를 높여줌
  • 동결융해 저항성 증대 및 투수성 감소
  • 골재 침하현상 감소
  • 장기적 내구성증가
  • 와이어매쉬, 메탈라스 생략
  • 균열보강 효과는 인증되어 왔으나 여전히 미세 균열발생
  • 콘크리트/모르터에서 인장강도, 인성 및 내충격성은 plain보다 증가되나 소수성 섬유로 경화초기 시멘트 메트릭스와 부착능력 및 단성계수 값이 작으며, 시멘트 복합체 변형시 뽑힘현상 발생(투수성 증가 우려)
  • 동결 융해 저항성 및 내투수성에 불리
  • 골재 침하현상 감소
  • 와이어매쉬, 멜타리스 생략ㆍ장기정 내구성 저하
  • 균열억제 효과 미흡
  • 장기적 내구성 저하
특성
  • 표면이 수산기 (OH)로서 분산이 잘되고 시멘트 풀과의 부착강도가 높음
  • 단위체적당 섬유수가 많아 균열억제 효과가 크며, 보다 치밀하고 견고한 콘크리트/모르터를 만들어줌
  • 섬유굵기가 크고 소수성으로 분상성 및 내투수성이 나쁘며 시멘트복합체의 변형시 뽑힘현상이 발생하며, 비중이 낮아 표면에 노출 및 뜰수 있음
  • 단위 체적당 섬유수가 적음
  • 소수성이며 평면보강효과 미흡
  • 전세계적으로 국내에서만 일부 사용
